Gasinstallationen müssen sicher, dicht und jederzeit zuverlässig sein, sei es in Wohngebäuden oder in größeren Versorgerstrukturen. Für Installateure und Netzbetreiber bedeutet das: wiederkehrende Prüfungen, Dokumentation und gleichzeitig effizient arbeiten.
Die Probleme sind bekannt: diverse Prüfverfahren, unterschiedliche Geräte und das Thema Zeitverlust im SHK- und Versorger-Alltag. Hinzu kommt, dass die TRGI und die DVGW G5952 die Anforderungen nicht unbedingt übersichtlicher werden lassen.

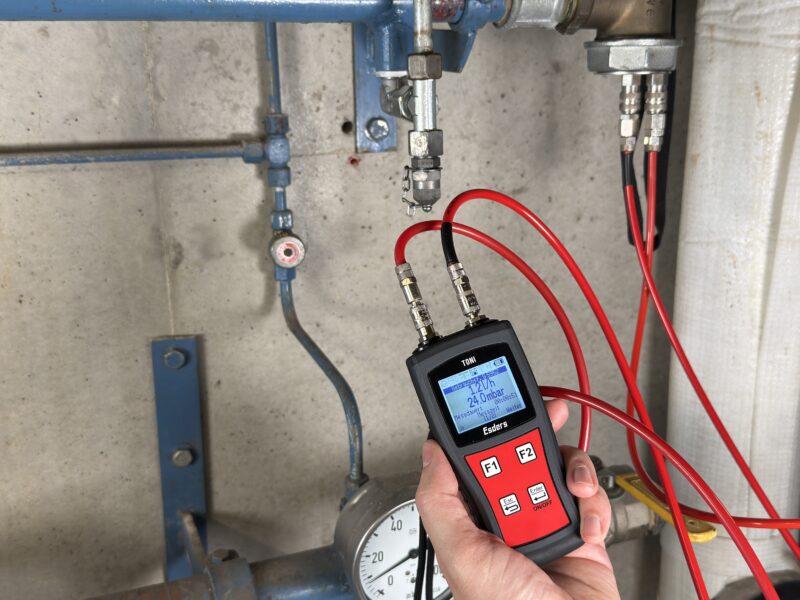

TONI FlowTest als Lösung
Hier setzen wir mit unserem TONI FlowTest an, das:
- Durchflussmessung
- Leckmengenmessung für eine Gebrauchsfähigkeitsprüfung nach G5952
- sowie Belastungs- und Dichtheitsprüfung
in einer Gerätelösung vereint – und zwar inkl. digitaler Dokumentation.
.jpg?width=100)
Sichere Leckmengenmessung zur Gebrauchsfähigkeitsprüfung
Die Gebrauchsfähigkeitsprüfung dient dazu, bestehende Gasleitungen im Betrieb auf unzulässige Leckagen zu überprüfen. Sie wird an Gasinstallationen mit Betriebsdrücken bis 100 hPa durchgeführt und ist in der TRGI G600 geregelt. Betreiber sind verpflichtet, diese Prüfung spätestens alle zwölf Jahre durch eine fachkundige Person durchführen zu lassen.
Für die Dauer der Messung sollen die angeschlossenen Gasgeräte getrennt bzw. geschlossen und die Leitung über einen Prüfanschluss mit dem Messgerät verbunden sein. Nach einer vom Leitungsvolumen abhängigen Wartezeit wird die tatsächliche Leckrate ermittelt und direkt angezeigt.
Belastungs- und Dichtheitsprüfung an Gasinstallationen
Eine Belastungsprüfung wird vor allem bei neu errichteten Gasleitungen durchgeführt und dient dazu, die mechanische Festigkeit der Leitungsverbindungen zu überprüfen. Dabei wird die Leitung einem deutlich erhöhten Prüfdruck ausgesetzt, um Materialfehler oder Schwachstellen frühzeitig zu erkennen. Der erforderliche Prüfdruck wird mit Luft oder einem inerten Gas (Gas, das kaum chemische Reaktion eingeht) aufgebaut. Dabei erfolgt die Prüfung ohne angeschlossene Gasgeräte und ohne Armaturen, wobei die Leitung dabei nicht mit Betriebsgas gefüllt ist.
Nach jeglichen Arbeiten an der Gasinstallation ist eine Dichtheitsprüfung durchzuführen. Sie stellt sicher, dass die Anlage weiterhin Dicht ist, bevor Betriebsgas eingelassen wird. Auch hier erfolgt die Prüfung mit Luft oder einem Inertgas. Bei Neuinstallationen folgt die Dichtheitsprüfung nach der Belastungsprüfung.
Konstante Überwachung während des Prüfvorgangs
Für die Durchführung beider Prüfungen wird die Gasleitung verschlossen und über einen geeigneten Prüfstutzen mit dem Messsystem verbunden. Nach Erreichen des Prüfdrucks beginnt eine Stabilisierungsphase, welche der Installation Zeit gibt zum Reagieren. Anschließend beginnt die eigentliche Prüfung. Während der gesamten Messdauer wird der Druck kontinuierlich überwacht.
Wenn der Prüfdruck über die gesamte Prüfzeit, nach der Stabilisierungsphase, konstant bleibt und kein Druckabfall festgestellt wird, gilt die Prüfung als bestanden. Nach Abschluss der Prüfung muss die Anlage kontrolliert drucklos gemacht werden. Wie bei allen Prüfverfahren an Gasinstallationen ist auch hier eine vollständige und normgerechte Dokumentation der Messergebnisse verpflichtend.
Das TONI FlowTest führt durch die jeweiligen Prüfabläufe und schaltet automatisch zu den nächsten Prüfungsphasen. Dabei wird der Druck konstant überwacht und gemäß den Vorgaben aus TRGI G600 protokolliert.
Die wichtigsten des Vorteile des TONI FlowTest im Blick
✔ Gebrauchsfähigkeitsprüfung nach DVGW G 5952 (Klasse L)
✔ Durchflussmessung bei Betriebsdruck
✔ Leckmengenanzeige in l/h zur direkten Bewertung
✔ Belastungs- und Dichtheitsprüfung nach TRGI (bis 2 bar)
✔ Zwei Druckanschlüsse – kein Umstecken
✔ Intuitives Menü & klare Abläufe
✔ >120 h Akkulaufzeit
✔ IP64, extrem leicht & mit Magneten
✔ Digitale Prüfberichte über Esders Connect
✔ Print-Ausgabe über Thermodrucker
✔ Made in Haselünne – mit schnellem Service
Die SHK- und Versorger-Branche fragt. Unser TONI-Team antwortet.
Ich mache oft Zählerwechsel. Spart mir das TONI FlowTest Zeit?
Ja. Genau dafür ist es gebaut. Die Durchflussmessung zeigt dir sofort, ob eine Leckage vorliegt und wie groß sie ist. Die Dokumentation erfolgt automatisch per Esders Connect.
Wie sieht es bei großen Anlagen aus? 100 Liter und mehr?
Kein Problem. Das TONI FlowTest arbeitet unabhängig vom Leitungsvolumen und eignet sich damit auch für größere Gebäudestrukturen und Versorgeranlagen.
Brauche ich noch Tabellen oder Berechnungen für die Leckrate?
Nein. Die Klasse-L-Messung misst die Leckrate direkt. Keine Volumenberechnung, keine grafischen Verfahren, kein U-Rohr.
Kann ich die Ergebnisse digital an den Kunden schicken?
Ja. Mit Esders Connect wird der Prüfbericht automatisch generiert — kostenlos.
Auf Wunsch:
- per E-Mail direkt an den Kunden
- als PDF für die Dokumentation
- oder sofort auf dem Thermodrucker
Wie schnell bin ich mit dem Gerät einsatzbereit?
Sofort. Menügeführte Abläufe, selbsterklärende Bedienung, keine komplizierten Einstellungen.
Das Gerät führt dich durch die Prüfungen — wie ein digitaler Assistent. Und für Bestandsgeräte bieten wir Adapterschlauchsätze an.
Für Versorger: Warum erhöht das TONI FlowTest die Prozesssicherheit?
Netz- und Versorgungsunternehmen haben besondere Anforderungen:
- wiederholgenaue Prüfungen
- verlässliche Dokumentation
- Geräte, die im Hausanschlussraum genauso funktionieren wie draußen
- klare Nachvollziehbarkeit für Audits & Qualitätssicherung
Das TONI FlowTest erfüllt genau diese Kriterien:
- Automatische, revisionssichere Dokumentation
- Stabile Messwerte unabhängig vom Leitungsvolumen
- Robuste Bauweise für den täglichen Außendienst
- Zwei Gasanschlüsse für zügiges Arbeiten
