Option Abwasser EN 1610 - 222607
Prüfung von Abwasserleitungen
Neben Trinkwasserleitungen und Rohrleitungen zur Energieversorgung (z. B. Gas, Fernwärme etc.) zählen Abwasserleitungen ebenfalls zur wichtigen Infrastruktur. So ist es nicht verwunderlich, dass jede Rohrleitung bzw. jeder Kanal oder Schacht innerhalb des Abwassernetzes vor der Inbetriebnahme auf Dichtheit geprüft werden sollte.
Einbau und Prüfung von Abwasserleitungen und -kanälen sind durch die europäische Norm EN 1610 geregelt, welche auch eine abschließende Dichtheitsprüfung von neu gebauten oder erneuerten Abwasserleitungen fordert.
Die DWA als nationale Vereinigung im Bereich Abwasser (ähnlich dem DVGW) hat zusätzlich zur EN 1610 das Arbeitsblatt DWA-A 139 veröffentlicht, welches weitere Anforderungen an den Bau und die abschließende Dichtheitsprüfung von Abwasserleitungen festlegt.
Zur „Zustandserfassung und -beurteilung von Entwässerungssystemen außerhalb von Gebäuden” hat die DWA die Arbeitsblattreihe DWA-M 149 erlassen. In Teil 6 (DWA-M 149-6) wird beschrieben, wie der Zustand der in Betrieb befindlichen Entwässerungssysteme über Druckprüfungen beurteilt werden kann.
Alle Regelwerke sehen entweder eine Dichtheitsprüfung mit dem Prüfmedium Luft oder mit dem Prüfmedium Wasser vor. Da sich die Verfahren grundsätzlich im Ablauf und der Messtechnik unterscheiden, sind die Verfahren im smart memo in unterschiedliche Menüpunkte aufgeteilt.
Option Abwasser EN 1610

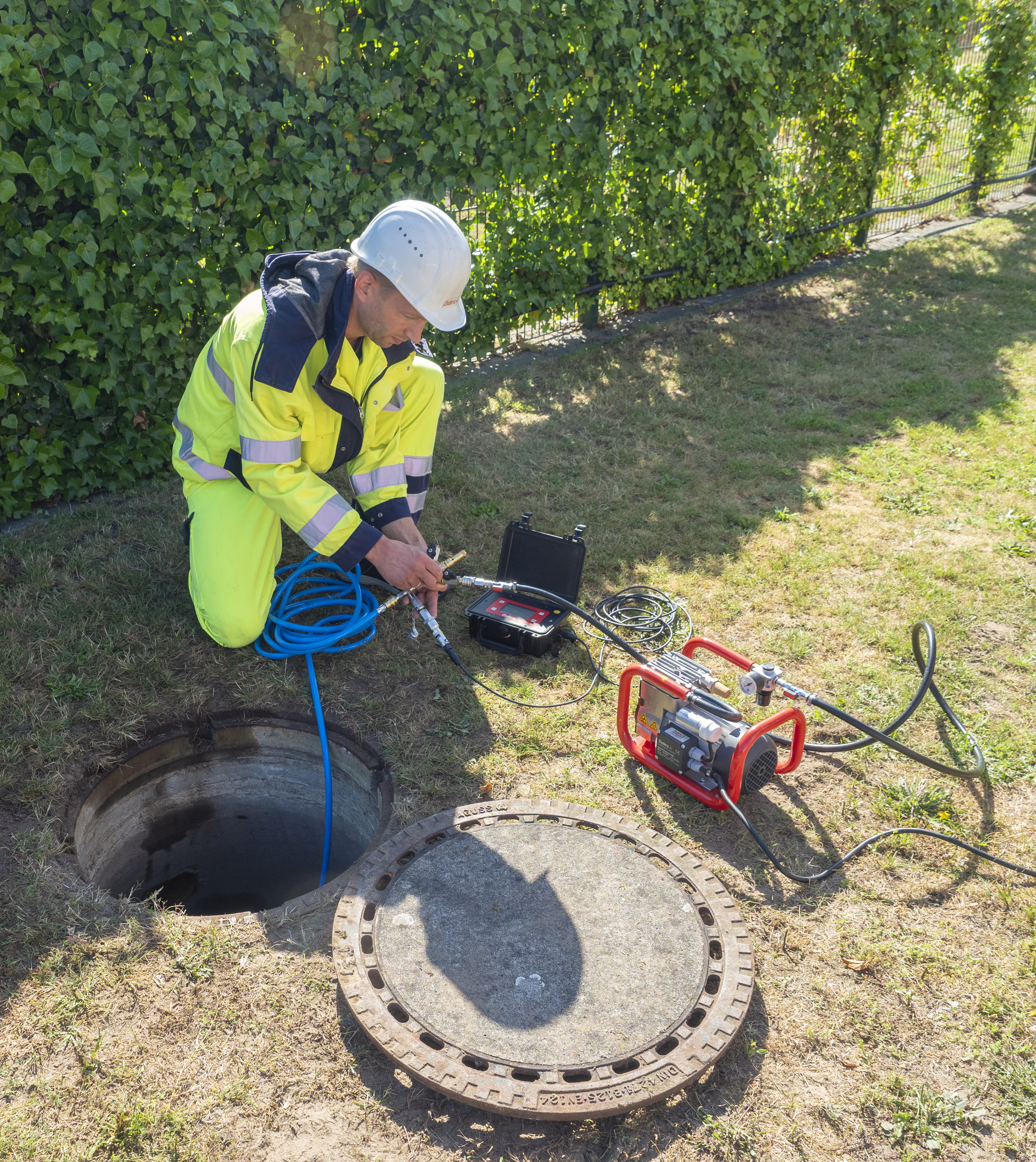

Für das smart memo können menügeführte Prüfabläufe zur Durchführung von Dichtheitsprüfungen an Abwasserleitungen über die Option Abwasser EN 1610 installiert werden. Innerhalb des Menüpunktes kann ausgewählt werden, ob nach den Anforderungen gemäß EN 1610, gemäß DWA-A 139 oder gemäß DWA-M 149-6 geprüft werden soll. Das smart memo führt in einem automatisierten Ablauf durch die Prüfung, stellt Messdaten und -verläufe dar und speichert und dokumentiert alle relevanten Prüfungsdaten.
Folgende Menüpunkte werden mit Aktivierung der Option Abwasser EN 1610 installiert:
- DIN EN 1610 Verfahren L (Luft)
Die Durchführung der Prüfungen mit dem Prüfmedium Luft erfolgt gemäß den genannten Regelwerken. Hierfür ist der EDS2-P 1 bar Drucksensor erforderlich.
- DIN EN 1610 Verfahren W (Wasser)
Die Durchführung der Prüfungen mit dem Prüfmedium Wasser erfolgt gemäß den genannten Regelwerken. Hierfür ist die Verwendung der EDS2-Pegelsonde (zusätzlich Dreibeinstativ Pegelsonde) notwendig. Optional kann zur automatischen Pegelhaltung und Messung der zugeführten Wassermenge die smart level control verwendet werden.
