Was ist eine Fußbodenheizung und wie wird sie installiert?
Eine Fußbodenheizung ist ein unsichtbares Klimatisierungssystem, das über ein Netz von unter dem Bodenbelag verlegten Rohren oder Heizelementen funktioniert. Durch sie zirkuliert, je nach Jahreszeit, warmes oder kaltes Wasser. Dieses System verteilt Wärme oder Kühle gleichmäßig über den Boden und sorgt so für einen hohen, thermischen Komfort bei geringem Energieverbrauch, insbesondere in Kombination mit erneuerbaren Energien wie Aerothermie.
Das Funktionsprinzip basiert auf Wärmestrahlung: Die Wärme steigt sanft vom Boden in den restlichen Raum auf, wodurch Zugluft vermieden wird und eine stabilere Temperatur als bei herkömmlichen Heizsystemen aufrechterhalten wird. Da die Fußbodenheizung mit niedrigen Wassertemperaturen (zwischen 30 und 45 °C) arbeitet, ist sie außerdem effizienter als herkömmliche Heizkörper, die höhere Temperaturen benötigen.
Installation einer Fußbodenheizung
Die Installation einer Fußbodenheizung muss von qualifiziertem Fachpersonal durchgeführt werden und umfasst in der Regel die folgenden Schritte:
1. Vorbereitung des Bodens
Reinigung und Nivellierung der Oberfläche, auf der das System installiert werden soll
2. Wärmedämmung
Verlegung einer Dämmschicht, um Wärmeverluste nach unten zu vermeiden und die Effizienz zu verbessern
3. Verlegung der Rohrleitungen
Verlegung der Rohre (in der Regel aus vernetztem Polyethylen oder Mehrschichtverbundmaterial) in Form einer Rohrschlange oder Spirale nach einem technischen Entwurf, der eine gleichmäßige Wärmeverteilung gewährleistet
4. Druckprüfung
Durchführung einer Druck- oder Dichtheitsprüfung, um sicherzustellen, dass keine Undichtigkeiten oder Leckagen vorhanden sind, bevor die Rohre abgedeckt werden
5. Einbringen von Mörtel oder Estrich
Nach Überprüfung der Dichtheit wird eine Schicht selbstnivellierender Mörtel (extrem flüssiger Spezialmörtel) aufgetragen, welcher die Rohre bedeckt
6. Verlegen des endgültigen Bodenbelags
Wenn der Estrich vollständig ausgehärtet ist, wird der gewählte Belag (Keramik, Holz, Vinyl usw.) verleg
Warum ist es wichtig, einen Drucktest an der Fußbodenheizung durchzuführen?
Der Drucktest oder Dichtheitstest einer Fußbodenheizungsanlage ist nicht nur eine reine technische Formalität, sondern ein wichtiger Schritt, um die Sicherheit, Effizienz und Langlebigkeit des Systems zu gewährleisten. Dieser Test wird durchgeführt, bevor die Rohre mit Mörtel oder einem anderen Bodenbelag abgedeckt werden. Sein Hauptzweck besteht darin, sicherzustellen, dass keine Undichtigkeiten, Druckverluste oder Fehler in den Anschlüssen des Hydraulikkreislaufs vorliegen.
Die Durchführung dieser Prüfung ist besonders wichtig, da Reparaturen nach dem Verlegen des Systems kostspielig, aufwendig und zeitraubend sein können, da hierfür der Bodenbelag entfernt und Teile der Anlage erneuert werden müssen. Um künftige Probleme zu vermeiden ist es besonders wichtig, etwaige Abweichung vor dem Verlegen des Systems zu erkennen.
Vorschriften für die Druckprüfung von Fußbodenheizungen
In Deutschland unterliegt die Druckprüfung für Fußbodenheizungssysteme verschiedenen Vorschriften, wie beispielsweise der Verordnung über thermische Anlagen in Gebäuden, der Technischen Baubestimmung (DIBt) und den technischen Normen DIN EN 1264. Diese befasst sich mit der Installation, Prüfung und Inbetriebnahme dieser Fußbodenheizungssysteme. Diese Vorschriften legen Folgendes fest:
Vor der Inbetriebnahme muss eine Dichtheitsprüfung mit reinem Wasser durchgeführt werden. Ausnahmen gelten lediglich unter besonderen Bedingungen. Es muss zudem ein Druck von mindestens 6 bar für mindestens eine Stunde (oder gemäß den Angaben des Herstellers) vorhanden sein. Während dieser Zeit darf kein Druckverlust festgestellt werden.
Wie wird die Druckprüfung an einer Fußbodenheizung durchgeführt?
Der Drucktest ist ein wesentlicher und kritischer Schritt bei der Installation einer Fußbodenheizung. Dieser Test hilft uns sicherzustellen, dass der Kreislauf keine Undichtigkeiten oder Druckverluste aufweist, bevor er mit der Mörtelschicht oder dem endgültigen Bodenbelag abgedeckt wird. Die korrekte Durchführung dieses Tests ist entscheidend, um sicherzustellen, dass das System während seiner gesamten Lebensdauer sicher und effizient funktioniert.
Vorbereitender Schritt: Entlüften des Systems
Das Entlüften des Systems ist unerlässlich, um sicherzustellen, dass die gesamte Luft aus dem Kreislauf entfernt wird. Wenn Luft eingeschlossen bleibt, kann dies zu fehlerhaften Testergebnissen führen, die Erkennung von Lecks erschweren und die thermische Leistung des Systems beeinträchtigen.
Vollständiger Testvorgang
Nachdem das System befüllt und ordnungsgemäß entlüftet wurde, ist es an der Zeit, die Druckprüfung der Fußbodenheizung gemäß den Vorschriften und den Anweisungen des Herstellers durchzuführen.
Um eine Dichtheitsprüfung der Fußbodenheizung durchzuführen, muss zunächst ein Manometer oder eine Prüfpumpe an den Verteiler angeschlossen werden, wobei sicherzustellen ist, dass alle Ventile geöffnet sind. Anschließend muss ein Mindestdruck von 6 bar (oder der vom Hersteller angegebene Druck) angelegt und mindestens eine Stunde lang aufrechterhalten werden. Während dieser Zeit ist es wichtig, darauf zu achten, dass kein Druckabfall und keine sichtbaren Anzeichen von Undichtigkeiten, wie Feuchtigkeit oder Leckagen, auftreten. Wenn ein Druckverlust festgestellt wird, muss das System unbedingt überprüft und repariert werden, bevor mit der Installation fortgefahren wird.

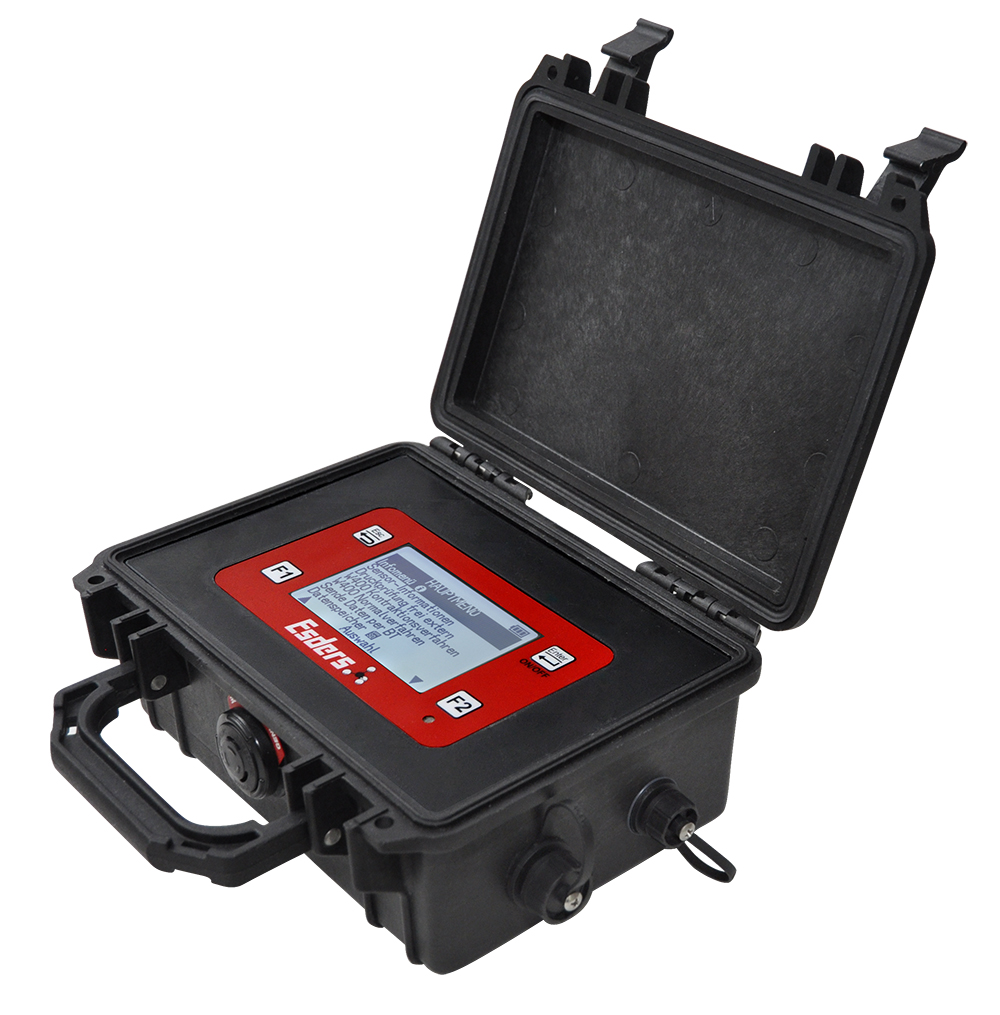

Führen Sie mit unserem smart memo digitale, präzise und automatisierte Druckprüfungen an Fußbodenheizungssystemen durch.
Unser smart memo ist eine moderne und effiziente Option zur Durchführung von Druckprüfungen in Fußbodenheizungssystemen. Dieses Produktlösung wurde speziell für die Automatisierung, Aufzeichnung und Dokumentation von Druckprüfungen und technischen Inspektionen entwickelt und sorgt für Präzision, Rückverfolgbarkeit und Professionalität des Prozesses.
.jpg?width=100)
Für weitere Informationen zu unserer Gerätemesstechnik smart memo stehen Ihnen unsere Experten gern im persönlichen Austausch zur Verfügung.
Nutzen Sie ganz einfach unser Formular und senden Sie uns eine Kontaktanfrage.
Leckagen in einer Fußbodenheizung erkennen
Wenn Sie einen stetigen Druckverlust feststellen, könnte dies auf eine Leckage im Kreislauf hindeuten, insbesondere wenn es dafür keinen offensichtlichen Grund gibt. Auch wenn Sie kalte oder feuchte Stellen im Boden finden, könnte dies darauf hindeuten, dass das Wasser nicht wie vorgesehen zirkuliert oder dass es austritt. Ein Anstieg des Energieverbrauchs ist ein weiteres Warnsignal. Dies geschieht, weil das System mehr Leistung aufbringen muss, um die gewünschte Temperatur aufrechtzuerhalten.
Bei professionellen Installationen können fortschrittliche Techniken wie der Einsatz von Spurengas zum Einsatz kommen. Beispielsweise wird Spurengas, das aus Wasserstoff oder Stickstoff bestehen kann, in den Kreislauf eingeleitet und mit Hilfe von Detektoren für dieses Gas kann die Stelle des Lecks ohne Ausgrabungen aufgespürt werden.
Verhindern von Leckagen in Fußbodenheizungen
Um Leckagen in einer Fußbodenheizung zu verhindern, ist es wichtig, zertifizierte und hochwertige Materialien zu verwenden, vor dem Verlegen der Verkleidung immer eine Druckprüfung durchzuführen und die Anweisungen des Herstellers zu befolgen, insbesondere in Bezug auf die Biegung der Rohre. Außerdem sollte das System während der Montage nicht mit Körpergewicht belastet werden, es sollte während des Einbringens des Mörtels als Sicherheitsmaßnahme unter Druck gehalten werden und bei kritischen Installationen sollte der Drucktest dokumentiert und als Teil der technischen Unterlagen aufbewahrt werden.
