Mobile Gasfackel - 402280
Mobile Gasfackel S
Mobile und kompakte Gasfackel zum sicheren und umweltschonenden Abfackeln von Erdgas,
Wasserstoff oder anderen brennbaren Gasen.
Zur Vermeidung von betriebsbedingten Methanemissionen bei z.B. Entspannung,
Inbetriebnahme und Außerbetriebnahme von Rohrleitungen im Hausanschluss-Bereich.
Entspricht den Anforderungen des DVGW Merkblatt G 404.
Zum Entleeren von Gas-Tankanlagen geeignet.
- Integrierter Piezo-Zünder, Dauerzündung bis zu 8 h (1x AA Batterie)
- schnell einsatzbereit, kurze Aufbauzeit, optimiert für Hausanschlüsse
- integrierte Flammenrückschlagsperre für Gase der Explosionsgruppen: IIA, IIA1, IIB, IIC
- H2-ready
- max. Betriebsdruck 1 bar
- max. Durchsatz ca. 15 Nm3/h Methan bei 1 bar
- Wirkungsgrad der Verbrennung ca. 99,9%
- Anschlusszubehör separat erhältlich
Beschreibung
Die Reduzierung von Methanemissionen im Gasnetz ist seit Jahren ein ambitioniertes Vorhaben und erlangt durch die EU-Methanverordnung immer stärkere Aufmerksamkeit. Das Abfackeln von Erdgas ist eine gängige Methode, um betriebsbedingte Methanemissionen (Ausblasemissionen beim Spülen) signifikant zu reduzieren.
Seit kurzem ist die Methode auch im neu erschienenen DVGW Merkblatt G 404 verankert. Vor dem Hintergrund der zunehmenden Wasserstoffeinspeisung und einzelner Wasserstoffleitungen gewinnt auch das Abfackeln von Wasserstoff an Bedeutung. Mobile Fackeln werden in der G 404 als wirksames Werkzeug zur Reduzierung der Gasemissionen beschrieben. Dies gilt gleichermaßen für den Nieder-, Mittel- und Hochdruckbereich. Für jeden Anwendungsfall bieten wir Ihnen die passende mobile Fackel.
Die Varianten
Die mobile Fackel S wurde speziell für Hausanschlüsse bzw. Netzanschlussleitungen entwickelt. Sie ist äußerst kompakt und in wenigen Minuten einsatzbereit.
Die mobile Fackel M hat einen ca. 10-mal größeren Durchsatz als die mobile Fackel S und dient zum Abfackeln von Gas im Nieder und Mitteldrucknetz im Bereich der Verteilleitungen. Sie ist ebenfalls kompakt und schnell einsatzbereit.

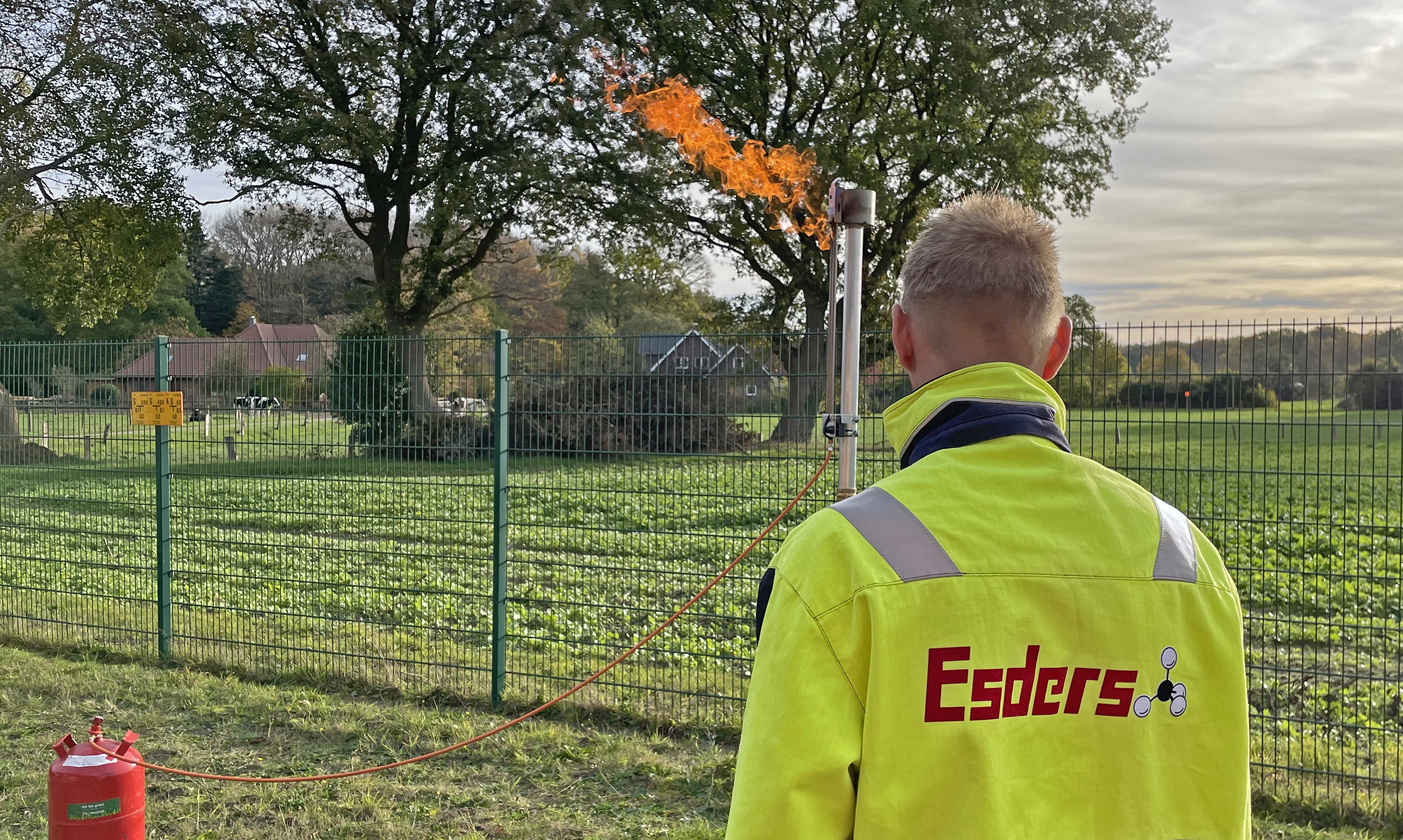

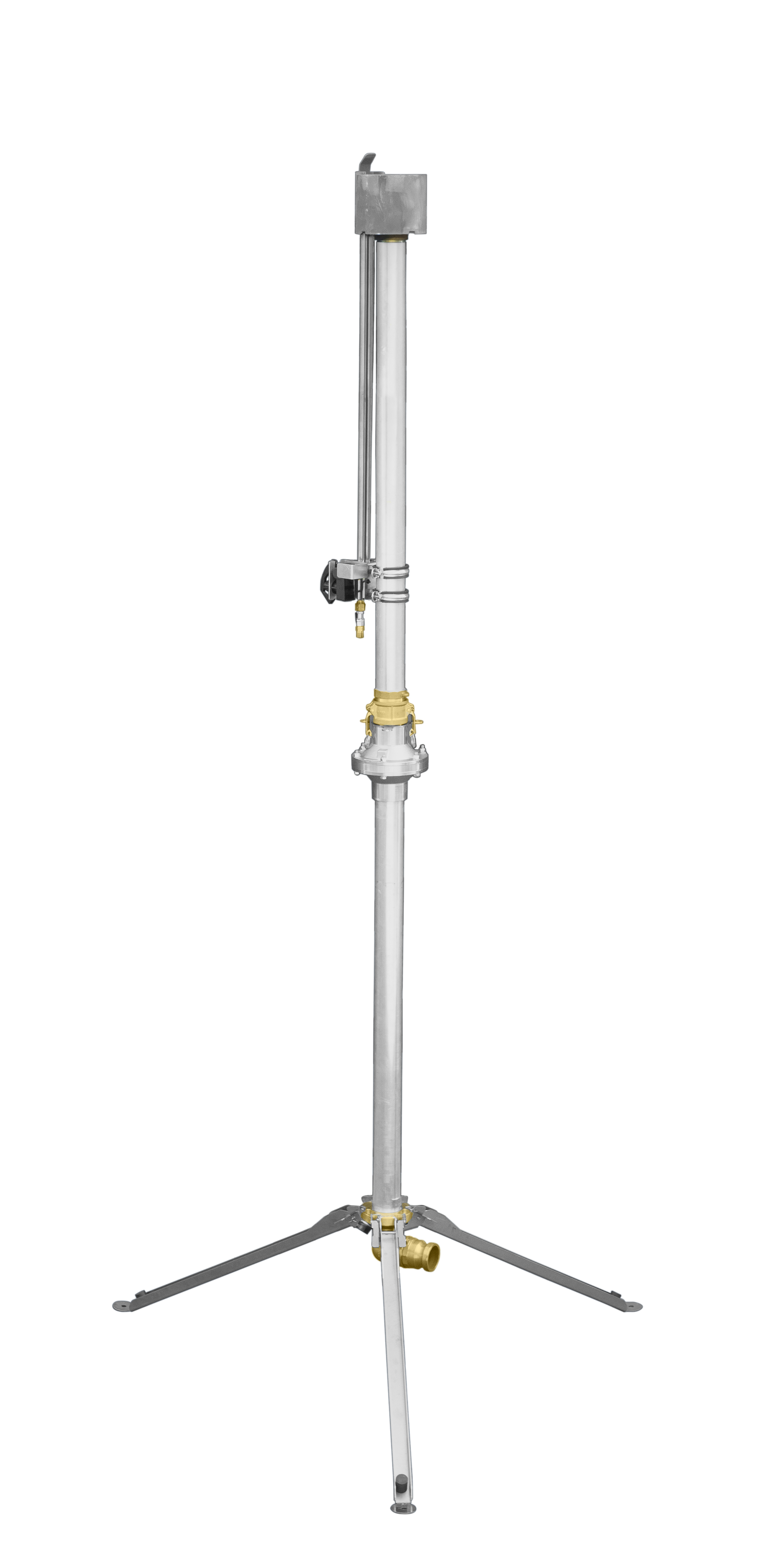

Für den Hochdruckbereich wurde die mobile Fackel XL entwickelt. Aus Gründen des einfacheren Transports besteht sie im Gegensatz zu den beiden anderen Fackeln aus zwei separaten Bauteilen, die jedoch ebenfalls in wenigen Minuten montiert werden können.

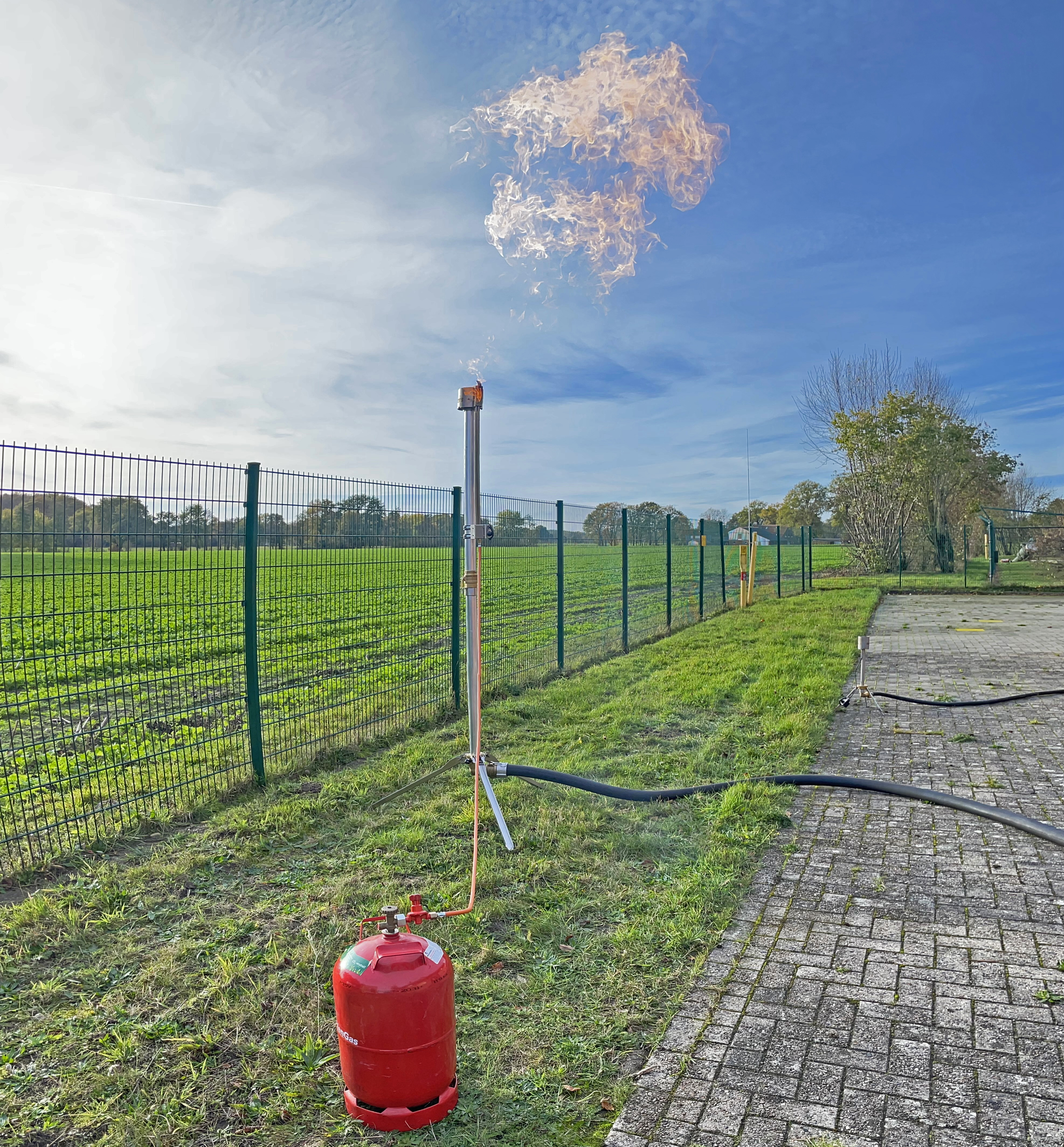

Alle Fackeln besitzen eine integrierte Dauerzündung für eine stabile Verbrennung und eine Flammenrückschlagsperre zur Absicherung der Rohrleitung. Die Fackel XL besitzt zudem eine Pilotflamme, um auch größere Gasmengen sicher abzufackeln.
Normvolumenstrom
Der Normvolumenstrom der Mobilen Gasfackel M ist im Vergleich zur Mobilen Gasfackel S deutlich erhöht worden, so dass auch große Leitungsvolumen in akzeptabler Dauer außer Betrieb genommen werden können. Der Normvolumenstrom bei vergleichbarem Netzüberdruck ist ca. 10-mal größer als bei der Mobilen Gasfackel S.
Aufgrund des großen Volumenstroms der Mobilen Gasfackel M ist sie nicht für die Verwendung bei Hausanschlüssen zu empfehlen.
Technische Daten
| Mobile Gasfackel S | Mobile Gasfackel M | Mobile Gasfackel XL | |
| Maximaler Durchsatz | ca. 15 Nm3/h bei 1 bar |
ca. 150 Nm3/h bei 1 bar |
ca. 18.000 Nm3/h bei 20 bar |
| Maximaler Eingangsdruck Gasfackel | 1 bar | 1 bar | 20 bar |
| Maximaler Druck Zubehörteile | 10 bar | 16 bar | 20 bar |
| Fackel Zündart | Piezo-Zünder mit manueller Zündung oder Dauerzündung | ||
| Spannungsquelle Piezo-Zünder |
1x Batterie Mignon AA | ||
| Max. Zünddauer | max. 8 h Dauerzündung pro AA-Batterie | ||
| Abfackeln zulässig für folgende Gase | Erdgas, Propan, Wasserstoff | ||
| Flammenrückschlagsperre zugelassen für | IIA, IIA1, IIB, IIC | IIA bzw. IIC | |
| Höhe, Durchmesser Standfläche | 685 mm, 490 mm |
570 mm, 520 mm |
2.500 mm, 1.265 mm |
| Gewicht | 2.850 g | 3.670 g | ca. 20 kg |
