EDS2 Ablassautomatik - 402402

Variante:

Optionales Modul für das smart memo zur automatischen Durchführung von Druckabfalltests und Druckabsenkungen bei Wasserdruckprüfungen. Die EDS2 Ablassautomatik wird mit einem integriertenSchlauchstück direkt mit dem Prüfkörper HANS verbunden. Ausgangsseitig muss an der EDS2 Ablassautomatik ein geeigneter EDS2-V angeschlossen werden. Der automatische Druckablass funktioniert nur in Kombination mit einem EDS2-V zur digitalen Erfassung der Wassermenge! Die Ablassautomatik wird aktuell in folgenden Verfahren unterstützt: W 400-2: KV, NV, ENV W 101: KV, NV EN 805: KV, NV mechanische Anschlüsse: - eingangsseitig Schlauch-Anschluss mit Nippel Serie 5000 - ausgangsseitig Kupplung Serie 5000 - Halterung zur Fixierung am Prüfstandrohr elektrische Anschlüsse: - eingangsseitig 1x Buchse B11 (Stromversorgung über smart memo) - ausgangsseitig 3x Stecker B11 zum direkten Anschluss weiterer EDS2 Sensoren (keine zusätzlichen T-Stücke notwendig) max. Druck 30 bar max. Durchflussrate 75 Liter/Minute

Menge

Beschreibung

Die EDS2 Ablassautomatik kann bei der Durchführung von Wasserdruckprüfungen verwendet werden und ist eine notwendige Komponente, um eine vollautomatische Druckprüfung durchzuführen. Sie übernimmt die Funktion eines Ventils und ersetzt somit das manuelle Öffnen und Schließen des Kugelhahns bei einer Druckabfallprüfung oder bei einem Druckabbau.

Die EDS2 Ablassautomatik führt automatisch alle im Prüfablauf vorgesehenen Druckabsenkungen durch, dazu gehören:

• Druckabfallprüfung

• Druckabsenkung NV für PE-Leitungen direkt vor Hauptprüfung

• Druckabbau Prüfungsende (falls Phase in Menüpunkt-Einstellungen aktiviert)

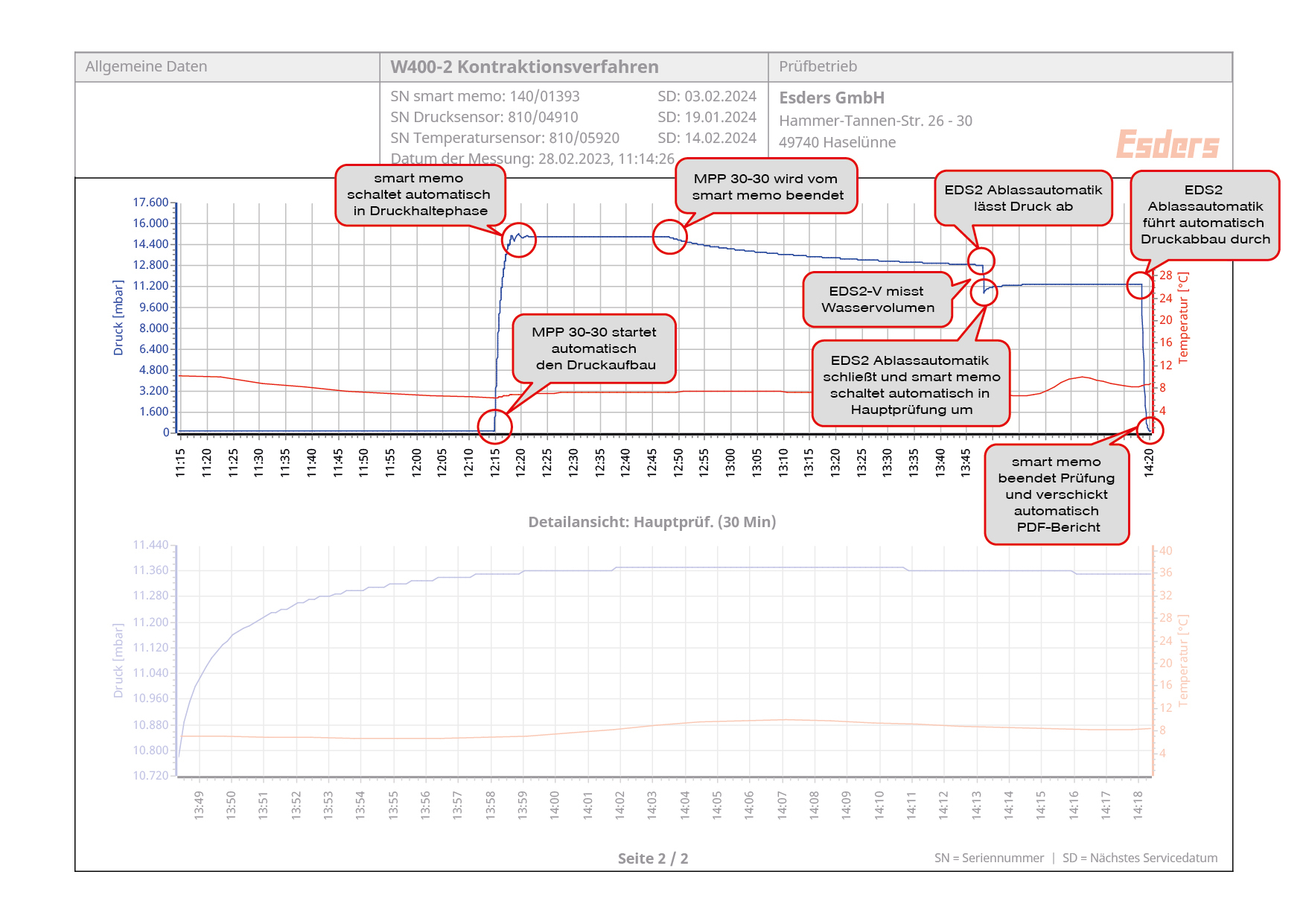

Sobald die EDS2 Ablassautomatik und ein geeigneter EDS2-V angeschlossen sind, wird der Druckablass während des Prüfablaufs automatisch durchgeführt.

Detaillierte Informationen zur Durchführung einer vollautomatischen Druckprüfung im Kontraktionsverfahren finden Sie hier.
