Dichtheitsprüfung von Abwassersystemen: Verfahren, Normen und Messtechnik

Elektronischer Druckmesskoffer für Druckprüfungen mit Anschluss- möglichkeit von bis zu 5 externen Sensoren (Typ EDS2). - die Prüfabläufe sind menügeführt und mit einfachem Dateneingabe-Dialog - eine frei programmierbare Druckprüfung ist enthalten - optionale Prüfabläufe für Gas- und Wasserdichtheitsprüfungen z. B. gemäß DVGW, ÖVGW, EWE, Avacon, WEVG. - eine nachträgliche Ergänzung von Prüfabläufen ist einfach möglich - großes, beleuchtetes Display, auch im direkten Sonnenlicht gut zu lesen - Dateneingabe und Unterschrift über Touch Display und Folientasten - Eingabestift für das Touch Display enthalten - Datenspeicher für hunderte Messungen, je nach Prüfablauf - kabellose Kommunikation für Updates und Datenübertragung mit einem Endgerät (bei der Datenübertragung in die Cloud fallen Kosten an) - LTE / GPS-Modul (optional) - robuster Koffer (IP 67) - Betriebszeit ca. 200 Stunden, Verlängerung mit Stromversorgung von außen möglich Abmessungen: 220 x 90 x 168 mm Gewicht: ca. 1450 g

Gasmess- und Gaswarngerät ohne zertifizierte Messfunktion für den Explosionsschutz. Explosionsgeschütztes, kompaktes Diffusions- Handmessgerät für bis zu fünf brennbare und toxische Gase sowie Sauerstoff in extrem widerstandsfähigem 2K- Kunststoffgehäuse mit drei AlkaliMangan Primärzellen. Es können bis zu drei Gassensoren verbaut werden(Ex/Ox/Tox). Das Gerät kann optional mit Li-Ionen Akkupaket, Pumpe und Druckmessung ausgerüstet werden. Die Bestückung erfolgt individuell auf Kundenwunsch. Betriebszeit > 50 Stunden (abhängig von Art & Anzahl der verbauten Sensoren und Umgebungsbedingungen, ohne Beleuchtung) Messbereiche sind abhängig von der Sensorausstattung. Abmessungen: 136 x 78 x 43 mm, Gewicht: ca. 350 g Explosionsgeschütztes Messgerät, Kennzeichnung (ATEX): II 2G Ex ib db IIC T4 Gb BVS 17 ATEX E 043 X Kennzeichnung (IECEx): Ex ib db IIC T4 Gb IECEx BVS 21.0085X Temperaturbereich: -20°C <= Ta <= +50°C

Gasmess- und Gaswarngerät mit zertifizierter Messfunktion für den Explosionsschutz. Diese Variante des OLLI ist auf der Liste der funktionsgeprüften Gaswarngeräten der BG RCI aufgeführt (s. Artikel 280060 für die IIC-Variante ohne Zertifizierung) Explosionsgeschütztes, kompaktes Diffusions- Handmessgerät für bis zu fünf brennbare und toxische Gase sowie Sauerstoff in extrem widerstandsfähigem 2K-Kunststoffgehäuse mit wiederaufladbarem und explosionsgeschütztem Li-Ionen Akkupaket. Das Laden des Akkus in explosionsgefährdeten Bereichen ist nicht erlaubt! Es können bis zu drei Gassensoren verbaut werden (Ex/Ox/Tox). Das Gerät kann optional mit einer Pumpe und Druckmessung ausgerüstet werden. Die Bestückung erfolgt individuell auf Kundenwunsch. Betriebszeit > 50 Stunden (abhängig von Art & Anzahl der verbauten Sensoren und Umgebungsbedingungen, ohne Beleuchtung) Messbereiche sind abhängig von der Sensorausstattung. Abmessungen: 136 x 78 x 43 mm, Gewicht: ca. 350 g Explosionsgeschütztes Messgerät (aktiv & passiv) Messfunktion zertifiziert für Methan (CH4), Propan (C3H8), Sauerstoff (O2), Kohlenmonoxid (CO), Kohlendioxid (CO2), Schwefelwasserstoff (H2S) gemäß folgender Normen: EN 60079-29-1 EN 50104 EN 45544-1 EN 45544-3 Kennzeichnung ATEX: II 2G Ex ib db IIB T4 Gb (EU-)Baumusterprüfbescheinigungen/Zertifikate: BVS 17 ATEX E 043 X TÜV 21 ATEX 8596 X TÜV 21 PTG 7001 X 968/FSP 1940.05/21 Kennzeichnung IECEx: Ex ib db IIB T4 Gb IECEx BVS 21.0085X Temperaturbereich: -20°C <= Ta <= +50°C

Optionales Modul für das smart memo zur automatischen Durchführung von Druckabfalltests und Druckabsenkungen bei Wasserdruckprüfungen. Die EDS2 Ablassautomatik wird mit einem integriertenSchlauchstück direkt mit dem Prüfkörper HANS verbunden. Ausgangsseitig muss an der EDS2 Ablassautomatik ein geeigneter EDS2-V angeschlossen werden. Der automatische Druckablass funktioniert nur in Kombination mit einem EDS2-V zur digitalen Erfassung der Wassermenge! Die Ablassautomatik wird aktuell in folgenden Verfahren unterstützt: W 400-2: KV, BNV, NV, ENV W 101: KV, NV EN 805: KV, NV mechanische Anschlüsse: - eingangsseitig Schlauch-Anschluss mit Nippel Serie 5000 - ausgangsseitig Kupplung Serie 5000 - Halterung zur Fixierung am Prüfstandrohr elektrische Anschlüsse: - eingangsseitig 1x Buchse B11 (Stromversorgung über smart memo) - ausgangsseitig 3x Stecker B11 zum direkten Anschluss weiterer EDS2 Sensoren (keine zusätzlichen T-Stücke notwendig) max. Druck 30 bar max. Durchflussrate 75 Liter/Minute Verwendungshinweis: Bei Durchführung von Wasserdruckprüfungen mit voraussichtlichen Ablassvolumen < 500 ml sollte unbedingt eine Durchflussreduzierung (Artikelnummer 402125) verwendet werden!

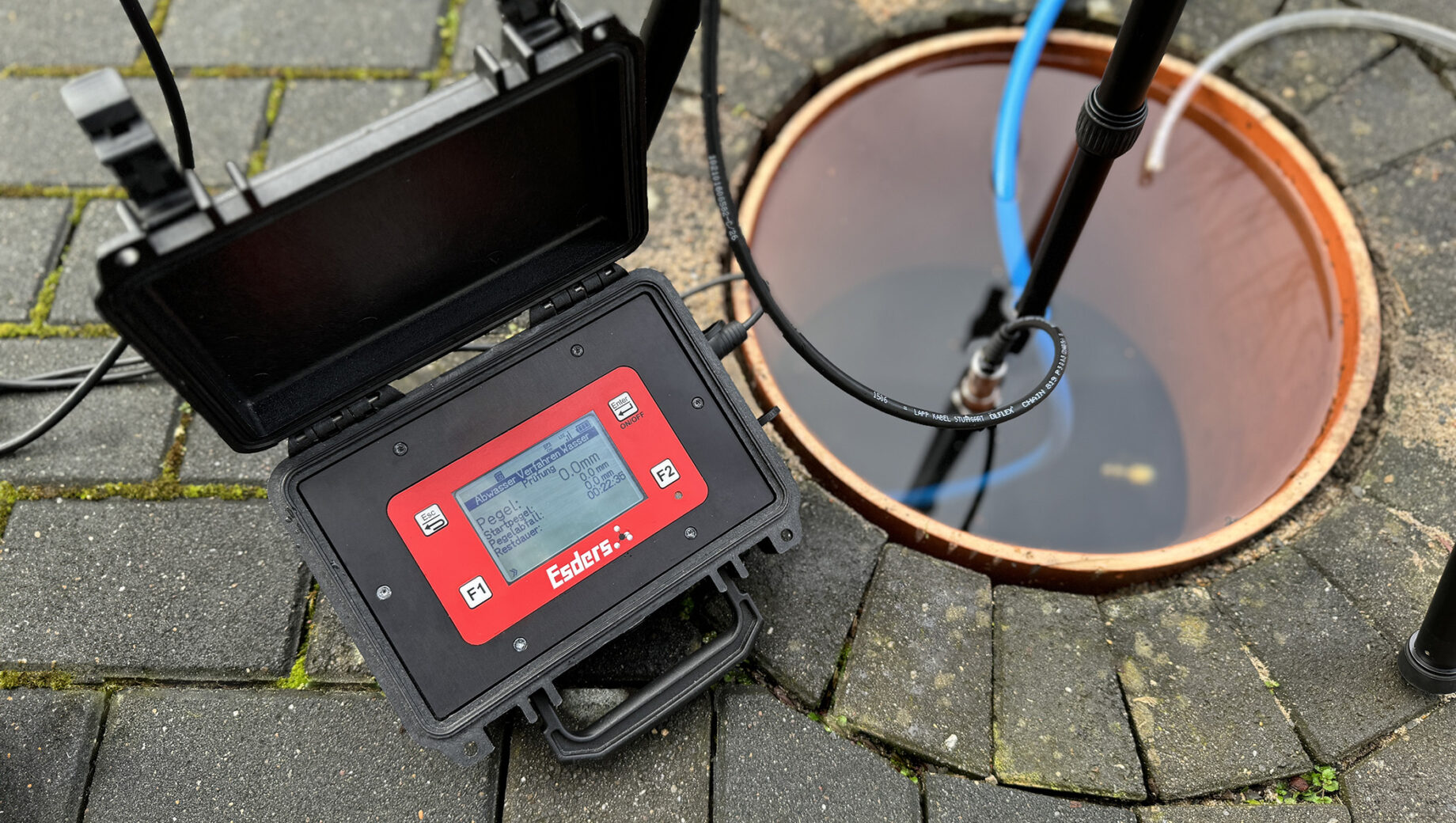

externer Sensor anschließbar am Messgerät, integriertes Anschlusskabel 0,5 Meter Sensortyp: Pegelsonde Messprinzip: Druckmessung Messbereich: 300 mm Messgenauigkeit: 0,2 mm bei 20°C Auflösung: 0,1 mm Betriebstemperatur: +3 °C bis +40 °C Maximale Eintauchtiefe: 500 mm Geeignet für die Durchführung von Dichtheitsprüfungen an Abwasserleitungen/-schächten gemäß EN 1610. Die EDS2 Pegelsonde hat die Zulassung für die Dichtheitsprüfung von Leichtflüssigkeitsabscheidern und Fettabscheidern gemäß DIN 1999-100/DIN 4040-100, ausgestellt durch TÜV Rheinland LGA Products GmbH.
